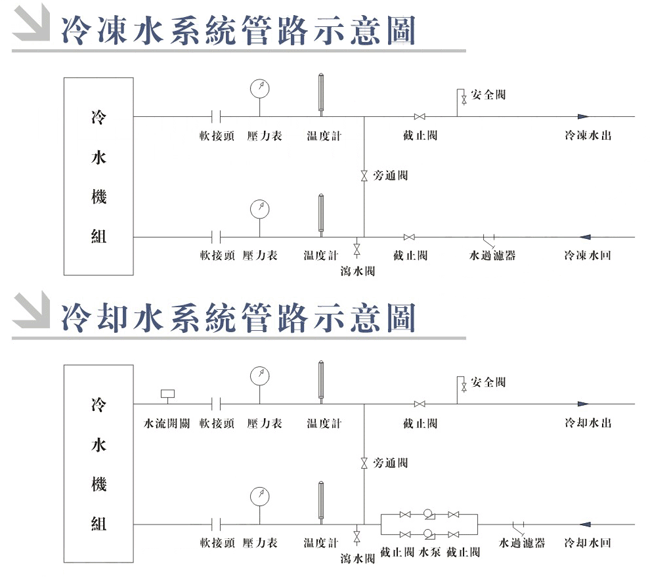

水系統外接管路示意圖




水系統管路安裝注意事項

◆ 水循環系統設計應盡量簡潔，避免彎頭過多，直管路盡量在同一平面上；

◆ 注意冷凍水及冷卻水的進出水口位置，以防止連接錯誤；

◆ 在水循環系統的所有最高點上安裝手動或自動放氣閥；

◆ 在冷凍水、冷卻水進/出口上安裝溫度計和壓力表以方便檢測；

◆ 在機組的冷凍水、冷卻水進出口管路上安裝截止閥方便檢修；

◆ 在水泵吸入口前安裝水過濾器，防止雜質進入水泵及換熱器；

◆ 機組冷凍水、冷卻水進出口管路上安裝旁通閥以方便季節變換時進行水量調節；

◆ 機組冷凍水、冷卻水進出口管路上安裝軟接頭；

◆ 冷凍水管路檢查完畢后包好保溫層；




安裝注意事項

機組安裝必須由經過專業培訓并對制冷設備有實際操作經驗和資格的專業人員進行。

1、開箱驗收：設備抵達用戶現場后，根據裝箱單仔細檢查所有物品數量、規格是否齊全，仔細檢查設備及附件是否損壞，如有損壞通知運貨商并書面提出賠償要求。在設備到貨驗收通過后發生的任何損壞，冠品公司將不承擔任何責任。

2、起吊安裝：建議采用吊裝方式，機組進行吊裝時確保纜繩或吊帶縛緊在機組吊裝孔上，起吊時必須保護好機組的的控制柜及機組上的其它零部件不受損傷；對于重量在1 00Kg以上的機組如現場不具備吊裝條件可采用滾動平移法，用四根鋼管放在枕木或槽鋼下面進行滾動平移，要求滾動過程中保持下面有三根鋼管，其中一根用于替換，該平移方法適合于地面較平整且坡度小于1 5°場所；如果機組配置了輪子則直接推動機組平移即可。

3、裝機環境：機組適宜安裝在室內，如果安裝在戶外應搭建防雨棚，環境相對濕度≤90％，現場無腐蝕金屬及破壞絕緣的氣體場所；機組安裝的地面要求水平且有足夠強度，不滿足以上要求時預制混凝土基礎，機組安裝在摟面時要求摟面有承受機組運行重量的足夠強度和剛度。機組周圍預留足夠的維修空間，在機組的前后應預留1m空間、機組左右兩側及上方預留0.6m空間。

4、水系統要求：采用河水或地下水時在水進入設備之前必須進行過濾，去除水中泥沙及臟物，水質必須滿足工業用水要求否則要進行水質處理，相關水質處理參照《工業冷卻水設計規范》。設備進出水口必須安裝截止閥以便于進行常規的檢修；冷卻水進水口必須安裝自動或手動水量調節閥，以便在季節變換的時候進行水量調節；在水系統進出口必須安裝符合要求的水流開關或水壓差開關；水泵吸入口必須安裝水過濾器，避免雜質進入水泵及機組容器中；建議在進出水口安裝溫度計和壓力表，便于進行常規的檢修工作；以上各元件安裝及其它注意事項參考“水系統連接示意圖”。

5、電氣系統要求：配電容量必須符合機組要求，電壓波動范圍≤銘牌所示電壓的±10％，且相間電壓不平衡≤2％；電氣控制箱周圍通風良好，電控箱內不得放置任何異物、不得進水。




機組初次運行注意事項

設備投入使用前必須仔細通讀使用說明書及其它隨機技術資料。機組日常使用、維護必須由經過專業培訓并對制冷設備有實際操作經驗和資格的專業人員進行。

1、水系統：檢查所有水系統管路連接無誤且水流方向正確，開啟所有水閥并啟動水泵、冷卻塔；沖洗水系統管路，保證水系統清潔，檢查水管連接處密封性是否良好；排出系統內空氣，查看水系統上壓力表、溫度計水流開關、水量調節閥等元件工作是否正常；運轉10分鐘左右關閉補水管從排污口將系統內水排出，如果水很臟可在排空后繼續補充新水再次運轉10分鐘左右，再次排空，反復操作直到水系統清潔為止；開機應提前5分鐘開啟冷凍水泵及冷卻水泵，停機應延時5分鐘停止冷凍水泵及冷卻水泵。

2、電氣系統：核實供電容量是否符合裝機要求，以滿足機組的啟動和滿載運行，電壓波動范圍≤銘牌所示電壓的±10％，且相間電壓不平衡≤2％；檢查所有電線和保護元件的規格是否符合機組運行要求，檢查機組以外的連鎖控制元件如水流開關等安裝是否正確、運行是否正常。

3、機組部分：檢查壓縮機油位是否正常，確認壓縮機油溫加熱已啟用24小時，開啟制冷系統中所有閥件，檢查各保護裝置是否在初始狀態、參數設定點是否正確。

4、保護裝置：機組配置許多安全保護裝置以確保機組安全運行，當任何一個保護裝置動作時這部分功能將停止，即便機組仍然能夠運行也要將機組停下來檢查原因并排除，以免長時間運行引起更為嚴重的事故。
